PDFCreator è una "Open Source Utility" semplice e veloce che crea una periferica virtuale, una stampante, alla quale è possibile inviare qualunque tipo di documento stampabile e stamparlo oltre che in PDF anche in formato JPG, PNG, PCX, EPS, PS e TIFF; supporta anche la lingua italiana.

Il programma può essere scaricato dal seguente sito: Pdf Creator Versione 0.9.3

1. Configurare PDFCreator

Una volta installato il programma, aprire il programma da Start ? Programmi ? PDFCreator o dall'icona sul desktop.

Aperta la pagina "Monitor stampante PDF" si clicca su "Stampante" e poi su "Opzioni".

Si accede così alla finestra di configurazione di PDFCreator:

Cliccare su Salvataggio (1), scegliere "TIFF" come "Formato del Documento predefinito". Scegliere sotto Formato nuovamente "TIFF" (2).

Impostare come da figura:

Risoluzione: 200 dpi

Colori: 2 Colori (Bianco e Nero) Codifica G4 fax (3)

Cliccare su Salva ed uscire normalmente dal programma.

2. Stampare in formato TIFF da un programma CAD

Accedere al pannello di stampa del proprio sistema CAD.

Selezionare come stampante/plotter PDFCreator, dimensione del foglio A3, impostare la scala di stampa, scegliere "Stampa centrata", impostare il proprio stile di stampa (es.: monocrome.cbt), orientamento del disegno "Verticale" ed infine selezionare l'area di stampa selezionando gli elementi da stampare con il tasto "Finestra".

Cliccare su Anteprima per verificare la correttezza della stampa.

Uscire da Anteprima e lanciare la stampa.

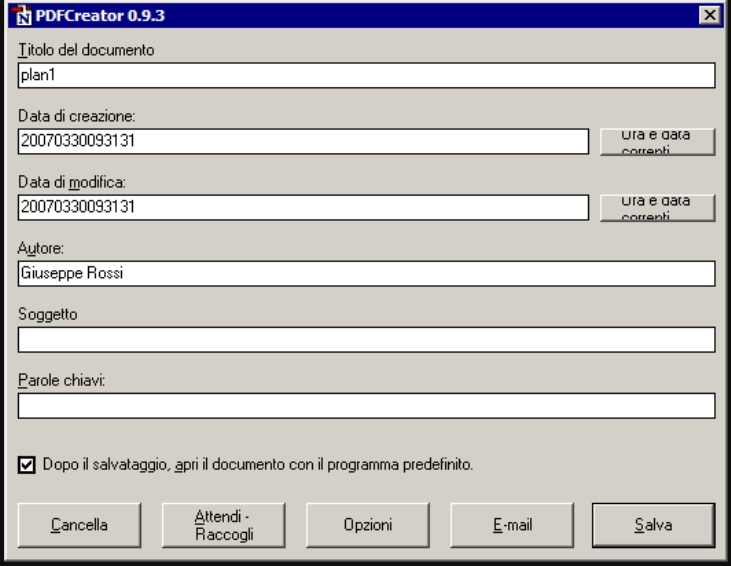

Il programma apre la seguente finestra:

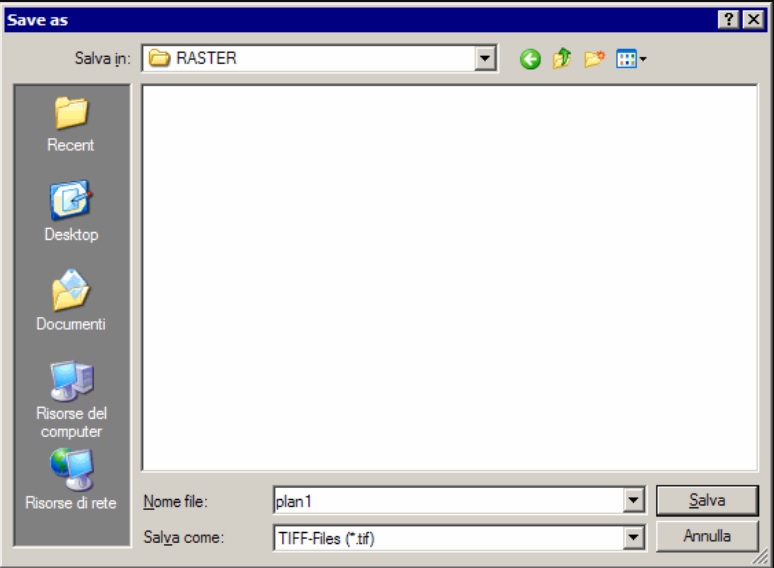

Cliccare su "Salva" e si passa alla maschera di Salva con nome…

Cliccare nuovamente su salva e il file così creato è pronto per essere acquisito da "DOCFA".

N.B.: Il file per poter essere acquisito da DOCFA deve:"

• Essere memorizzato in un Disco C:\, D:\ (Docfa non consente di acquisire documenti posizionati sul Deskop).
• Avere un nome che non contenga spazi.
• Essere memorizzato in una cartella o sottocartella che abbia un nome senza spazi.
• Avere tassativamente una risoluzione di 200 dpi
• Essere salvato secondo lo standard di compressione CCITTP Group 4 (Codifica G4 fax)
• Avere una immagine al tratto in bianco e nero monocromatico
• Avere il formato standard A3
• Il disegno planimetrico deve essere contenuto in un riquadro di 27,7 × 40,0 cm

3. Per ulteriori informazioni

Per ulteriori informazioni rivolgersi all'Ufficio del Catasto competente.
